Vermeidung von Kondensattropfenbildung an Ultraschallsensoren

Bei vertikal montierten Ultraschallsensoren zur Füllstandsmessung in Flüssigkeitstanks kann es unter bestimmten klimatischen Bedingungen – insbesondere bei hoher Luftfeuchtigkeit oder Temperaturunterschieden – zur Anlagerung von Kondensattropfen auf der Koppelschicht des Schallwandlers kommen. Diese Tropfen können die Schallausbreitung stören und zu fehlerhaften Messergebnissen oder gar zum Ausfall der Sensorfunktion führen.

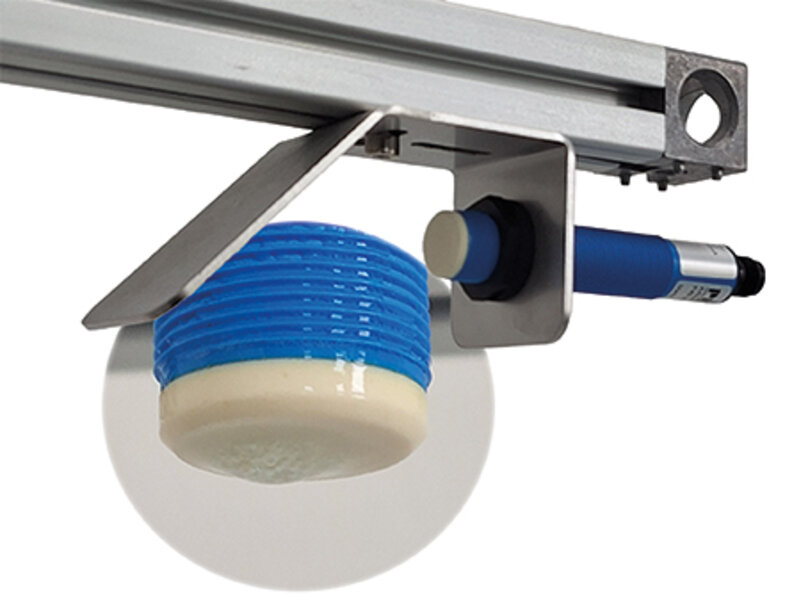

Durch die horizontale Montage der Ultraschallsensoren in Kombination mit einem akustischen 90°-Ablenkwinkel wird der Sensor so positioniert, dass sich keine Kondensattropfen direkt auf der Koppelschicht sammeln können. Dabei wird das Schallsignal über ein schräg angebrachtes Reflektorelement um 90° nach unten (in Richtung Medium) umgeleitet.
Da das aktive Sensorelement - der Ultraschallwandler - nun vertikal ausgerichtet ist, wird das Abfließen von Kondenswasser durch die Schwerkraft erleichtert – die Tropfen verbleiben nicht auf der Oberfläche.

Umlenkreflektoren für Bauformen M18 und M30
